اگر برد ماشین لباسشویی شما دچار مشکل شده و به دنبال تعمیر برد در کرمان یا تعمیر ماشین لباسشویی در کرمان هستید، این مقاله میتواند راهنمای خوبی برای شما باشد.
برای مشاهده تصویر در ابعاد کامل روی آن کلیک کنید.
وقتی برد اصلی ماشین لباسشویی دچار خرابی جدی شود و تعمیر یا خرید آن مقرونبهصرفه نباشد، یکی از بهترین راهکارها استفاده از برد همهکاره است. این بردها طوری طراحی شدهاند که با تغییر در سیمکشی، بتوان آنها را روی مدلهای مختلف لباسشویی نصب کرد.
در این مقاله، علاوه بر ارائه نقشه سیم کشی برد همه کاره الکتراد پرو، نکات نصب، هشدارهای ایمنی و خدمات تعمیر در کرمان را بررسی میکنیم.
برد همهکاره لباسشویی چیست و چه کاربردی دارد؟
برد همهکاره، یک مدار الکترونیکی جایگزین است که به جای برد اصلی معیوب لباسشویی نصب میشود.
مهمترین کاربرد آن در شرایط زیر است:
- برد اصلی نایاب یا غیرقابل تعمیر باشد.
- قیمت خرید یا تعمیر برد اصلی بسیار بالا باشد.
- نیاز فوری به راهاندازی مجدد دستگاه وجود داشته باشد.
مشخصات فنی برد همهکاره الکتراد پرو
| ویژگی | توضیحات |
|---|---|
| ولتاژ ورودی | 220 ولت AC |
| خروجی موتور | 10 آمپر |
| خروجی پمپ تخلیه | 5 آمپر |
| خروجی المنت | 10 آمپر |
| ورودی سنسور دما (NTC) | دارد |
| پشتیبانی از قفل درب | دارد |
| نمایشگر و کلیدهای کنترل | بله |
| گارانتی | 12 ماه |
آموزش نصب برد همه کاره الکتراد پرو
- بررسی دستگاه: مدل لباسشویی و نوع موتور و المنت را مشخص کنید.
- جداسازی برد معیوب: سوکتها و سیمها را جدا و با برچسب مشخص کنید.
- مطابقت سیمها با نقشه: بر اساس تصویر نقشه، سیمها را به ترمینالهای صحیح متصل کنید.
- تست اولیه: دستگاه را روی برنامه کوتاه اجرا کرده و عملکرد موتور، پمپ و المنت را بررسی کنید.
جمع بندی درمورد نقشه سیم کشی برد همه کاره الکتراد پرو
برد همهکاره الکتراد پرو باراد، یک جایگزین اقتصادی و باکیفیت برای بردهای معیوب لباسشویی است.
با استفاده از نقشه سیمکشی دقیق، میتوانید این برد را روی مدلهای مختلف نصب کنید.
در صورت نیاز، خدمات تعمیر برد و تعمیر لباسشویی در کرمان تعمیر در دسترس شماست.

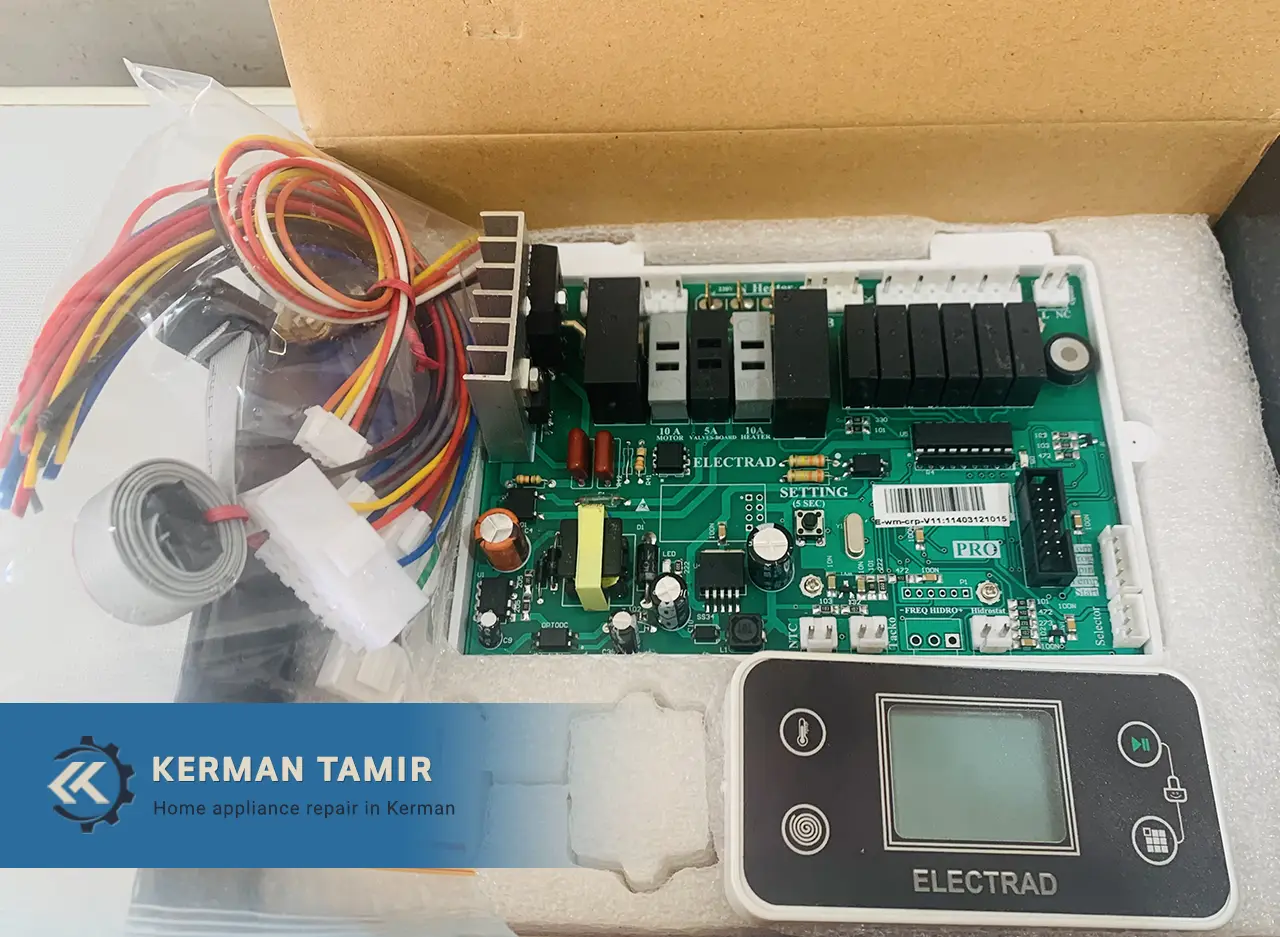

چرا برد همه کاره الکتراد پرو (Barad Electronic)؟
برد Barad Electronic ساخت ایران است و نسبت به نمونههای چینی کیفیت بالاتری دارد.
ویژگیها:
- ساخت ایران با یکسال گارانتی
- عملکرد پایدار در برابر نوسان برق و رطوبت
- طراحی دقیق با نقشه سیمکشی واضح
- سازگار با مدلهای متنوع لباسشویی

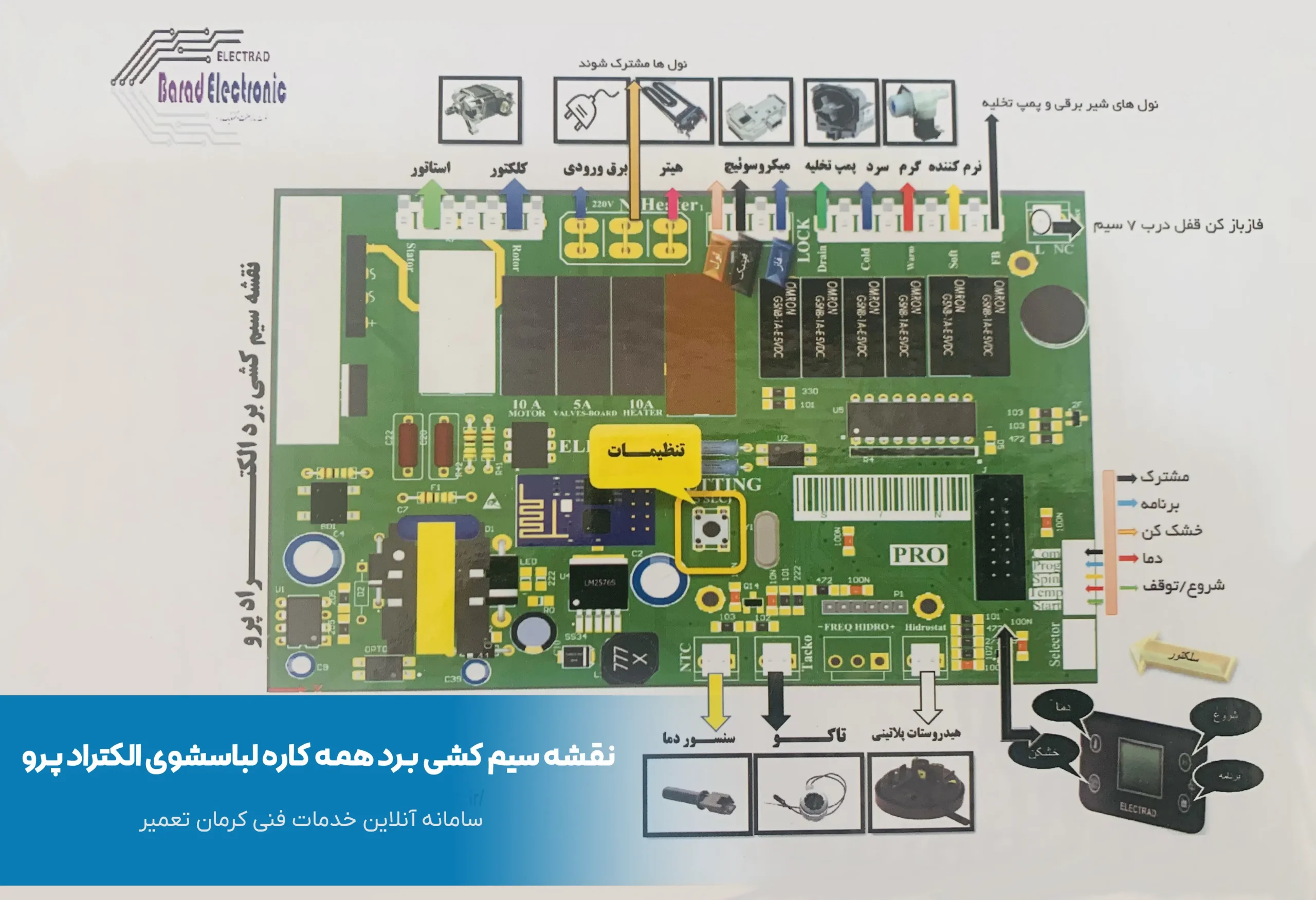

نقشه سیم کشی برد همهکاره الکتراد پرو
در تصویر نقشه سیم کشی برد همه کاره الکتراد پرو، نحوه سیمکشی این برد نمایش داده شده است.
بخشهای مهم شامل:
- ورودی برق و فیوز محافظ
- خروجی موتور، پمپ تخلیه و المنت
- ورودی سنسور دما (NTC)
- اتصال به قفل درب و میکروسوئیچ
- اتصال به پنل کلیدها و نمایشگر
هشدار ایمنی: قبل از هرگونه کار روی برد یا سیمکشی، برق دستگاه را کاملاً قطع کنید. از ابزار عایق استفاده کرده و در صورت نداشتن تجربه کافی، نصب را به تعمیرکار متخصص بسپارید.
تعمیر برد ماشین لباسشویی در کرمان
اگر برد لباسشویی شما خراب شده، همیشه تعویض تنها راهحل نیست. کرمان تعمیر با تجهیزات تخصصی، بردهای معیوب را تعمیر و احیا میکند.
- 📞 تماس: 09134403768 – 03432466469
- 📍 آدرس: کرمان، خیابان آسیاباد شمالی شرقی ۶، سمت راست
تعمیر ماشین لباسشویی در کرمان
علاوه بر تعمیر برد، مرکز کرمان تعمیر خدمات کامل تعمیر انواع برندهای لباسشویی را ارائه میدهد:
- تعویض قطعات معیوب
- رفع مشکلات تخلیه و نشتی
- سرویس دورهای و رفع لرزش و صدا
- نصب و راهاندازی
کدهای خطای برد همه کاره لباسشویی باراد
اگر هنگام استفاده از برد همهکاره باراد با اختلال در عملکرد، توقف برنامه یا نمایش ارور مواجه شدهاید، پیشنهاد میکنیم مقاله کدهای خطای برد همهکاره لباسشویی باراد را مطالعه کنید. در این مطلب تمام خطاهای رایج این برد، علتهای احتمالی و روشهای عیبیابی آنها بهصورت کامل و کاربردی توضیح داده شده تا بتوانید قبل از هرگونه تعمیر، مشکل سیستم را دقیقتر بررسی کنید.
سوالات متداول نقشه سیم کشی برد همه کاره الکتراد پرو
نقشه سیم کشی برد همه کاره الکتراد پرو باراد چه کاربردی دارد؟
نقشه سیمکشی به تعمیرکار کمک میکند مسیر دقیق اتصال قطعاتی مانند میکروسوییچ درب، هیدروستات، المنت، پمپ تخلیه، موتور و سنسور دما را بررسی کند و در صورت وجود قطعی یا اتصال اشتباه، عیب را سریعتر پیدا کند.
آیا بدون نقشه سیمکشی امکان نصب یا تعویض برد وجود دارد؟
در برخی موارد امکانپذیر است، اما بههیچوجه توصیه نمیشود. اشتباه در اتصال فاز، نول، موتور یا سنسورها میتواند باعث سوختن برد یا آسیب به قطعات اصلی دستگاه شود. استفاده از نقشه سیمکشی احتمال خطا را به حداقل میرساند.
آیا نقشه سیم کشی برد همه کاره الکتراد پرو برای همه مدلها یکسان است؟
خیر، این نقشه بسته به نوع موتور (روتاری یا ذغالی/یونیورسال)، ورژن برد و امکانات دستگاه ممکن است متفاوت باشد. بهتر است همیشه نقشه مخصوص همان مدل را بررسی کنید.
آیا میتوانم خودم سیمکشی برد را بررسی کنم؟
اگر تجربه فنی ندارید یا نقشه برایتان قابلدرک نیست، بهتر است این کار را به تکنسین بسپارید. سیمکشی اشتباه میتواند به برد یا قطعات داخلی آسیب بزند.
میتوانید از خدمات نصب برد همه کاره لباسشویی و ظرفشویی مجموعه کرمان تعمیر بهره مند شوید.
